Unità 113

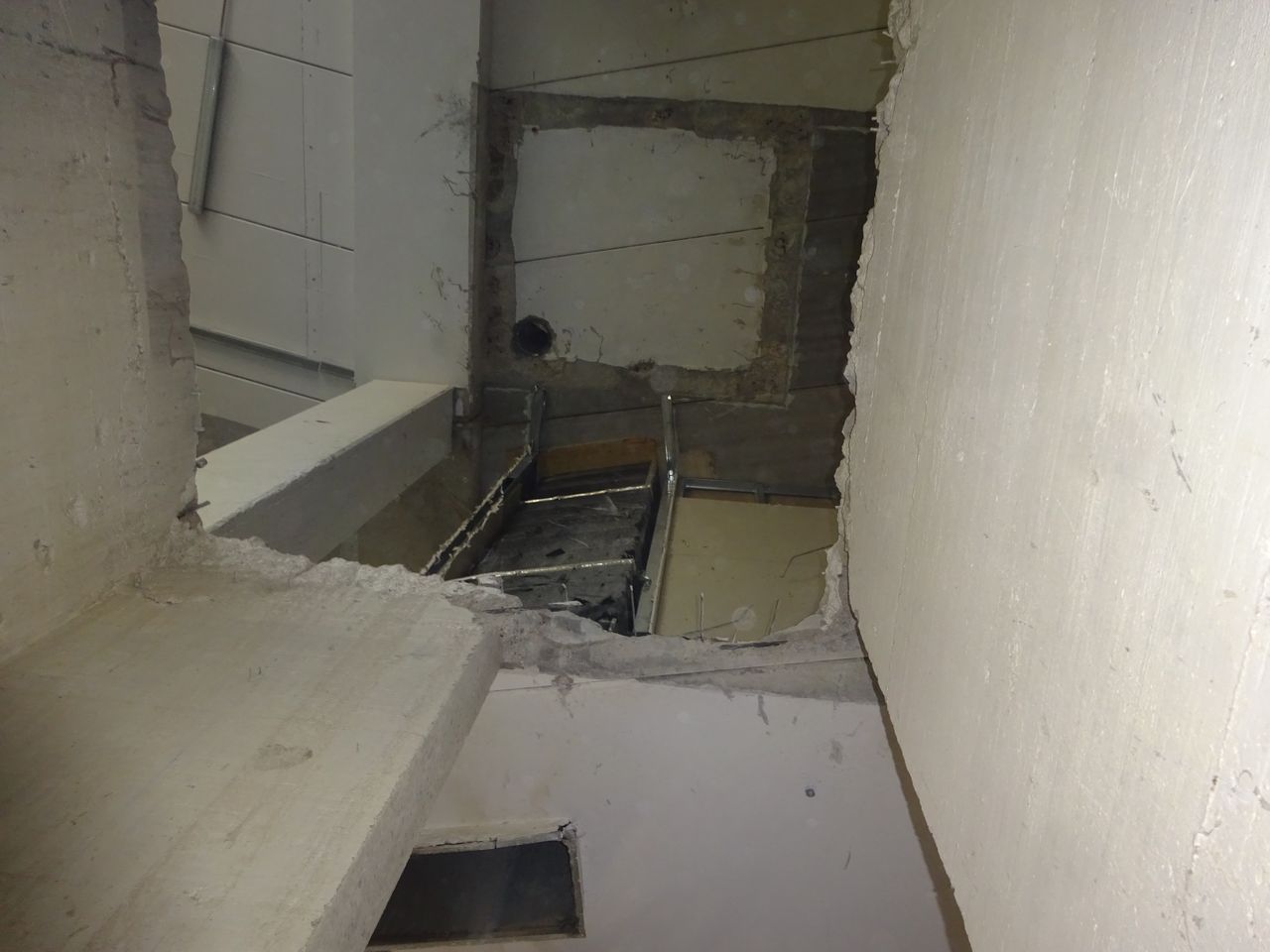

Sull’immobile oggetto di intervento ed in particolare sulle zone interessate dal presente progetto, è stato eseguito il rilievo geometrico strutturale, esso mette in evidenza tutti gli elementi strutturali ed offre grandi elementi di conoscenza sull’organismo esistente. Il rilievo è stato eseguito grazie alla possibilità che vi è stata di poter ispezionare buona parte delle strutture a vista, mentre dove esse erano occultate, sono stati eseguiti dei saggi di ispezione.

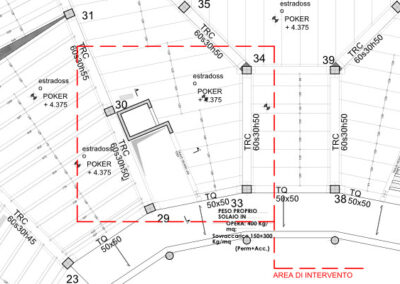

Questo impegno, ha dunque permesso di ricostruire fedelmente la geometria del telaio strutturale dell’edificio (porzione interessata dall’intervento). Al termine delle operazioni di rilievo, è stato dunque possibile riprodurre il modello strutturale tridimensionale delle opere previste in progetto.

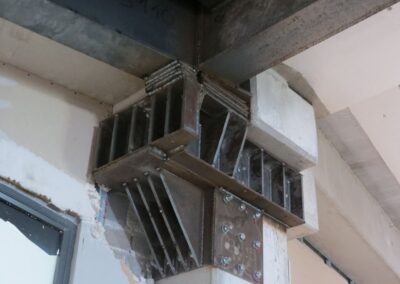

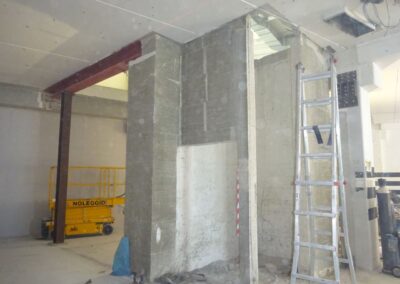

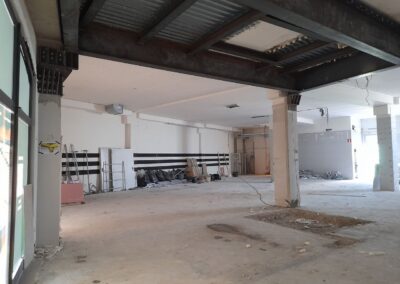

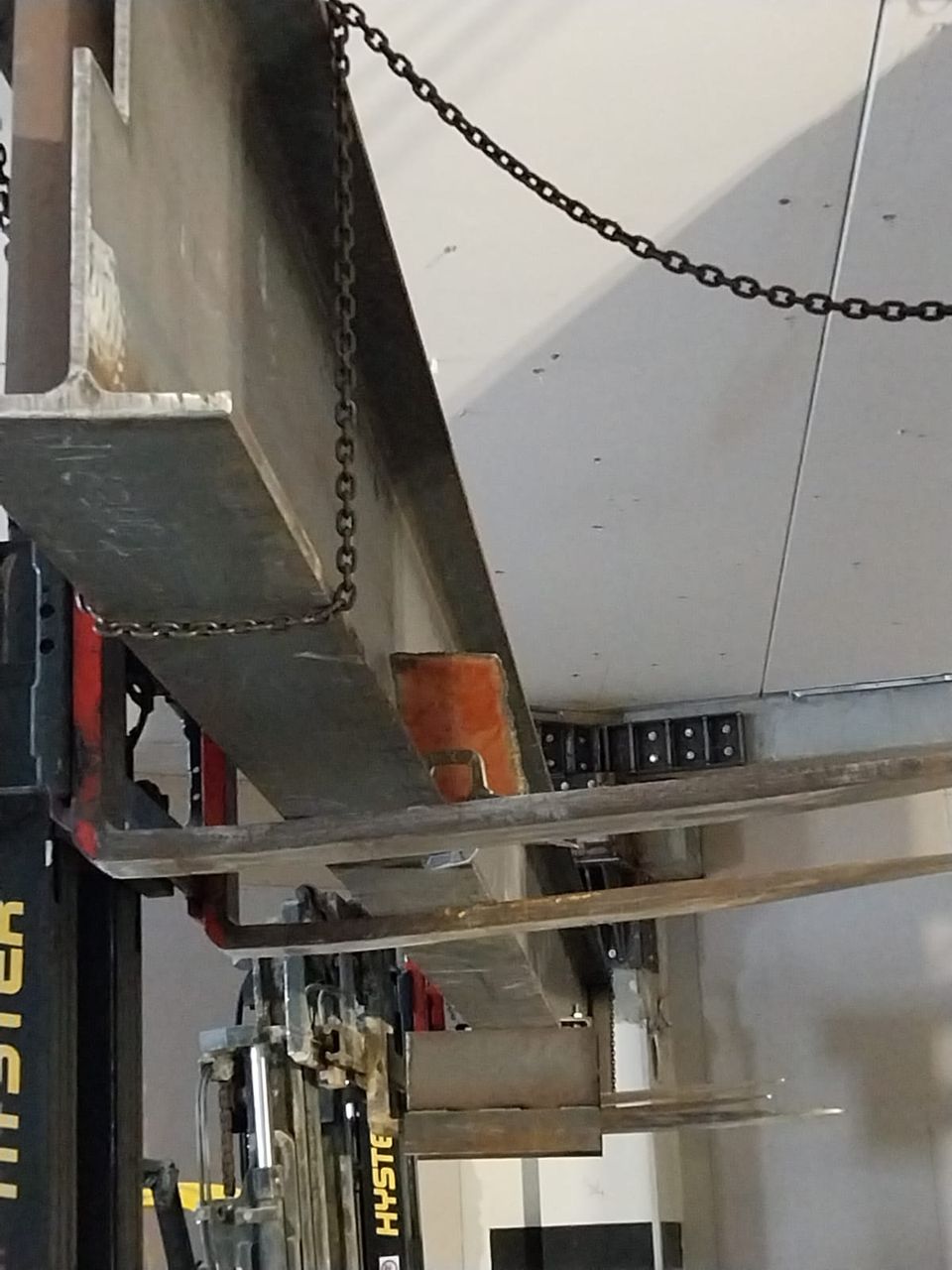

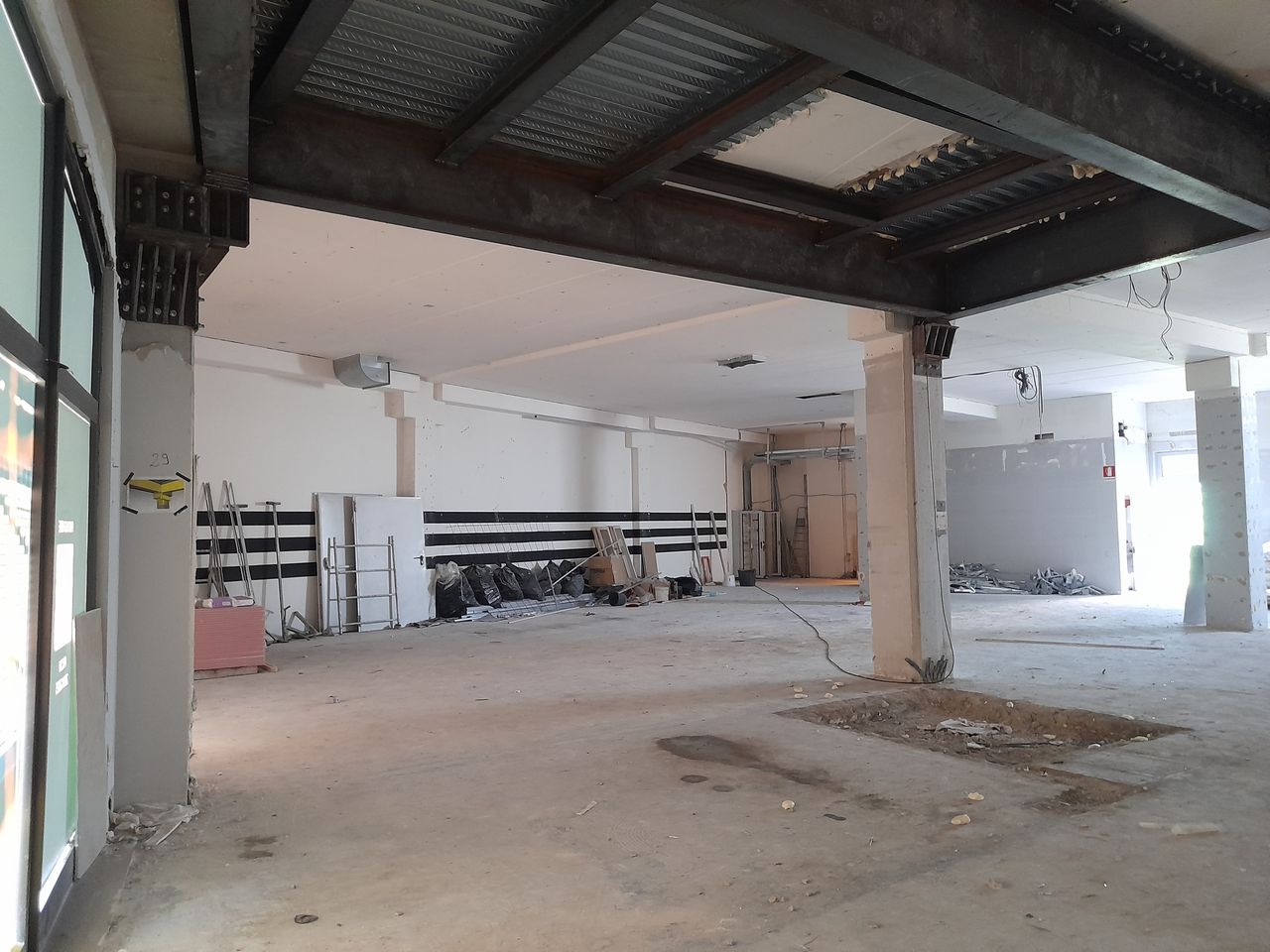

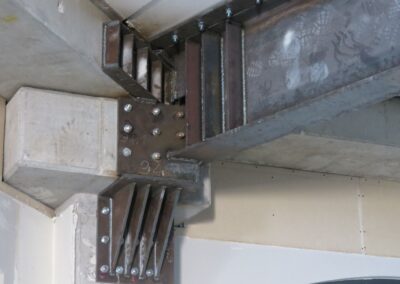

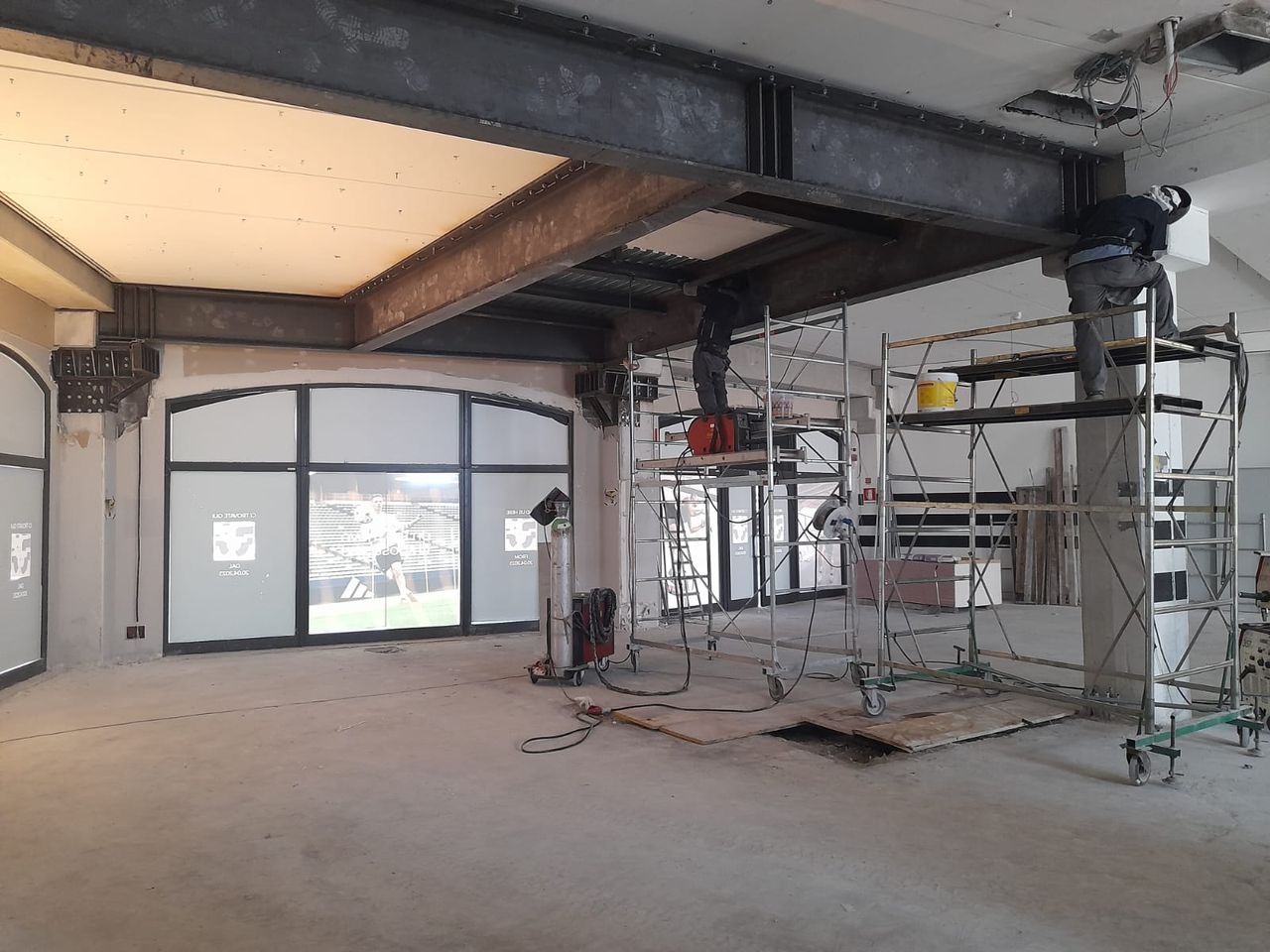

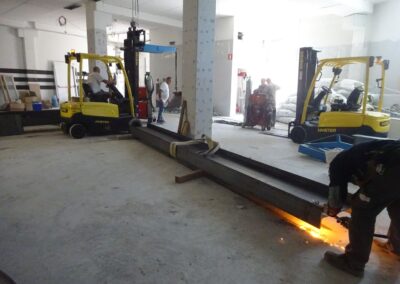

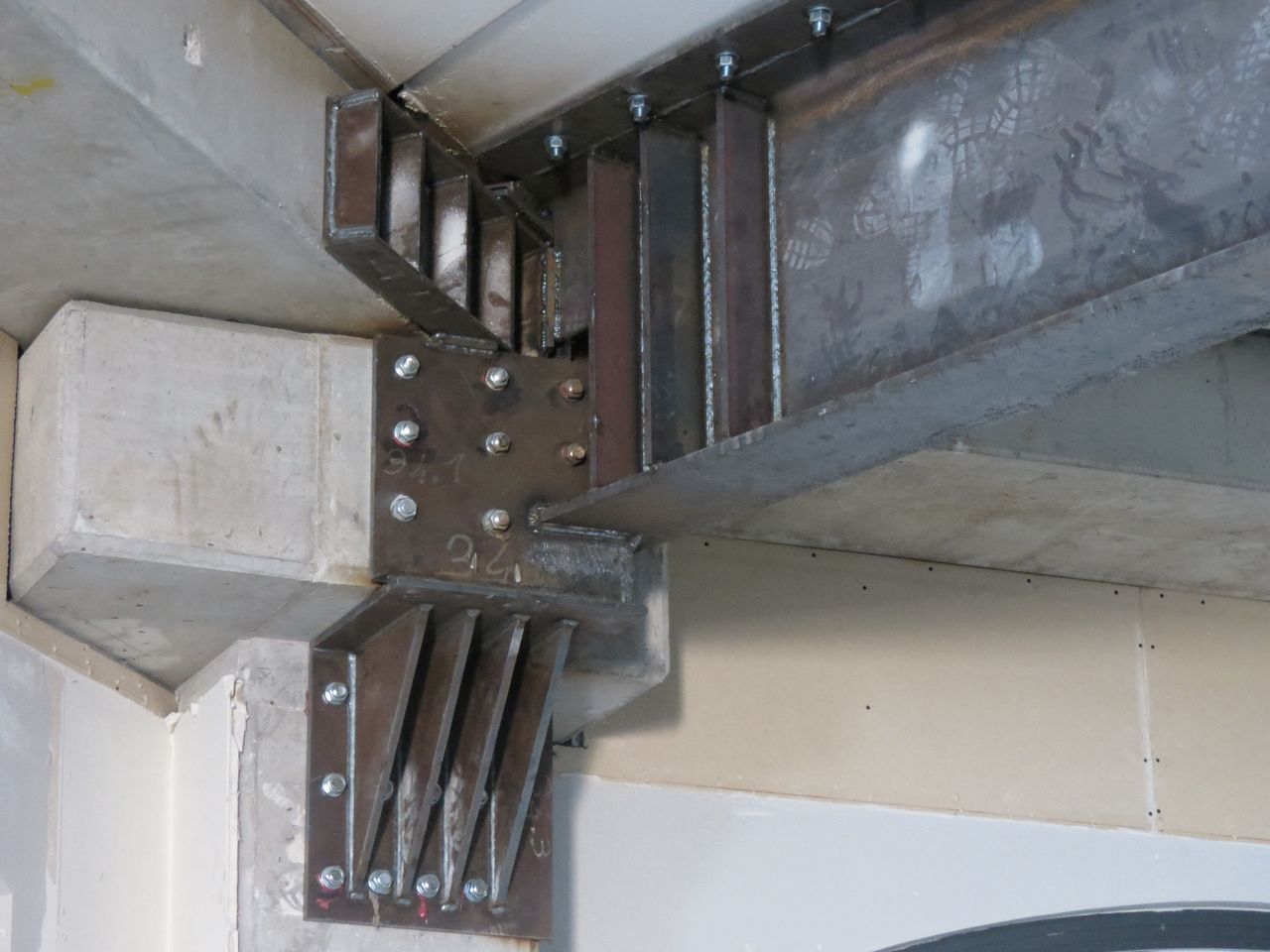

L’intervento proposto consiste nella realizzazione di un telaio orizzontale in acciaio che è strutturalmente connesso al telaio di c.a. dell’edificio esistente mediante dei vincoli di tipo a cerniera, incapaci cioè di trasmettere dei momenti flettenti ed abili solo a trasmettere degli sforzi di taglio.
